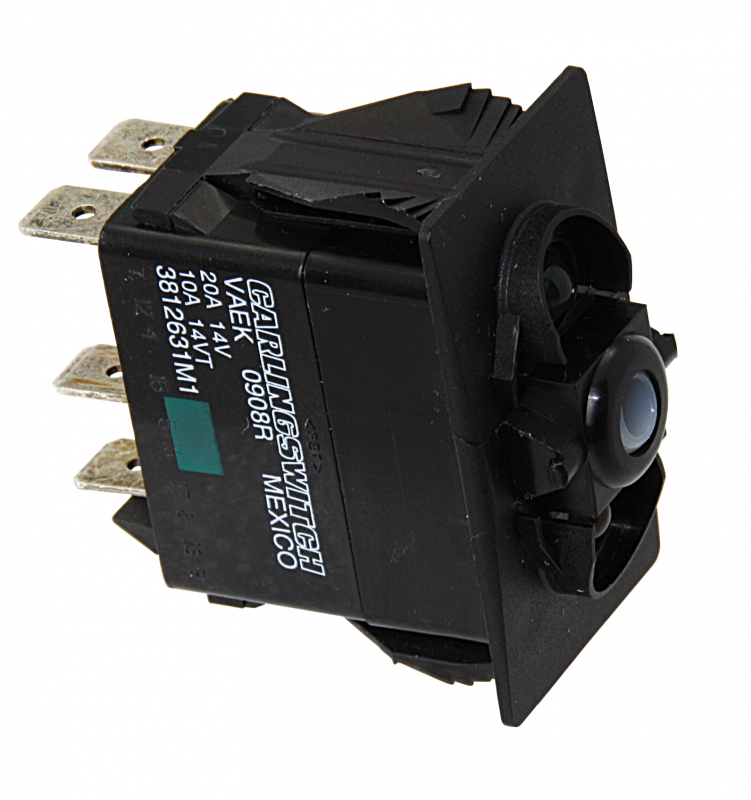

CARLING Schalter ON/OFF LED rot

Unser CARLING Schalter Sortiment aus der „V-Serie“ ist frontseitig abgedichtet (wasser- und staubdicht) nach IP66 und somit für den Außeneinsatz und natürlich auch für den Inneneinsatz geeignet.

CARLING Schalter werden weltweit von den führenden Werften (Freizeit als auch
Berufsschifffahrt) eingesetzt. Lieferbar sind sie in vielen Ausführungen, als Schalter mit oder ohne LED, sowie als Taster oder als Kombi Schalter-Taster.

Beim Taster, z.B. (on)/off, ist die Schaltwippe rückfedernd und daher ideal für das Signalhorn oder auch andere Verbraucher, bei denen keine permanente, sondern eine kontrollierte Schaltung gewünscht ist.

Schaltwippenform: Sie können wählen zwischen dem Design Contura II oder dem Design Contura V.

Wie wird bestellt?
Der Schalter besteht aus 2 Teilen: Schalterunterteil und Schaltwippe.
Sie wählen separat aus: Das Schalterunterteil und die von Ihnen gewünschte Schaltwippe. Die Schaltwippen können mit Piktogramm oder auch neutral bestellt werden.

Technische Daten:
Schaltleistung: 12 V 20 A oder 24 V 15 A
Passende Wippen: Contura II oder Contura V
Ausschnittmaß: 21,08 mm x 36,83 mm
Anschluss: 6,3 mm Steckverbinder
Zustandssignal: rote / grüne LED eingeschaltet
Versiegelung: IP66 frontseitig

Schaltpläne für die CARLING "V-Serie" Schalter können Sie hier herunterladen.




Alle möglichen Ausführungen nachfolgend aufgeführt:

ON = rastend, on=tastend
